Scie circulaire

Réglage de la hauteur de lame.

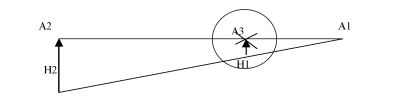

Petit raffinement concernant la précision de réglage de hauteur de lame : attendu que la distance entre l’axe de rotation du support moteur (A1) et l’extrémité du bras muni d’une butée (A2) est égale à trois fois la distance entre ce même axe et celui de la lame de scie (A3), lorsque l’on place une cale de 3 mm d’épaisseur, la lame va monter de 1mm.
Avec un jeu de cales de mécanicien, on règle la hauteur de lame au 1/10^ème !

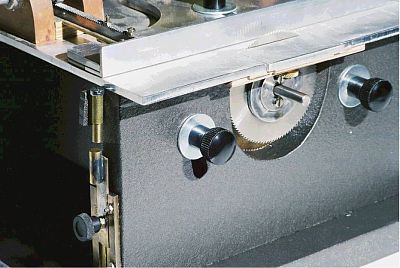

Butée de réglage de la hauteur de la lame.

Support moteur
Une simple caisse en bois (médium de 15 mm et CCP de 5mm) reçoit un moteur électrique 12 volts, arbre de 6 mm et réducteur à courroie, de moto planeur. Pour réaliser sans difficulté les deux trous traversant visibles sur la photo, prendre deux plaques de médium ; faire une rainure de 7 mm de large sur 3,5mm de profondeur sur chaque plaque. Encoller grassement à l’époxy et incorporer un tube laiton de 7 mm avant l’assemblage. Le tour est joué !
Noter le bras muni d’une butée laiton.

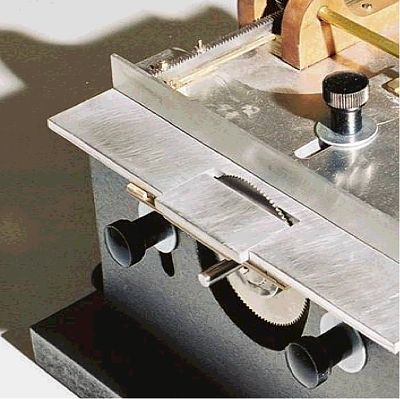

Autre petit raffinement : la lumière de lame est réglable.
(pour lame de 0, 75 d’ép. à scies fraise de 5 mm)

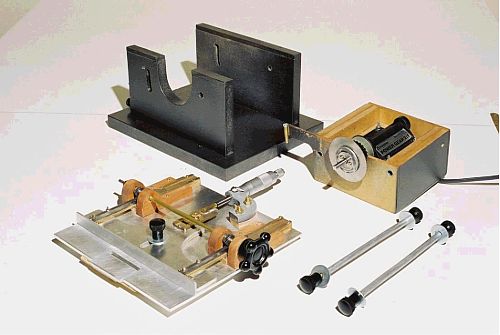

L’ensemble avant montage

Pour finir, un petit coup de peinture en bombe, finition martelée et le tour est joué.

Bon courage à tous

H. MALLET
