LE FLEURON

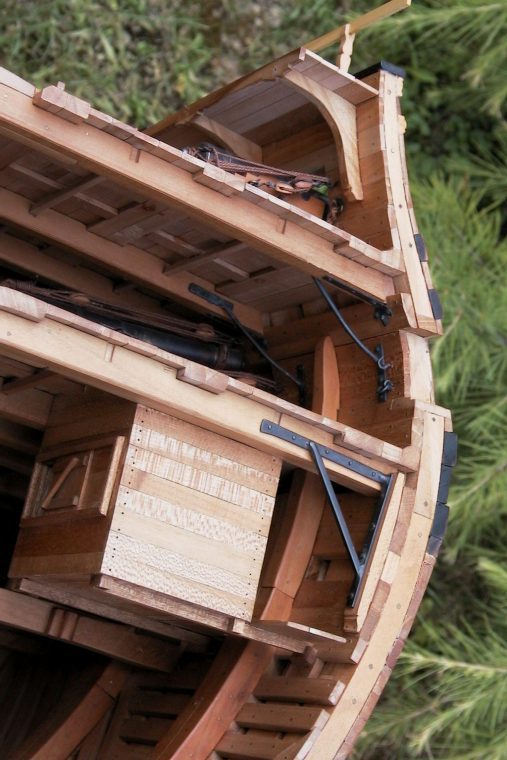

Modèle d'une tranche située au maître-couple



Gros plan sur les courbes en fer du premier et du deuxième pont, ces dernières sont
assistées par les "pattes d'oies" chevillées sous l'extrémité des baux et contre la bauquière.
Toutes les chevilles des courbes en fer sont rivées sur virole.
Plus haut, les courbes en bois qui soutiennent les passavants.
On peut détailler la structure du deuxième pont avec les arcs boutants carrés placés en long
et les barrotins encastrés entre les hiloires (bordages plus épais endentés dans les baux des ponts).
