L'AMBITIEUX
Vaisseau à trois ponts de 1680
Modèle au 1/48 réalisé p
ar Bernard Frölich
D'après les plans de J. Boudriot.

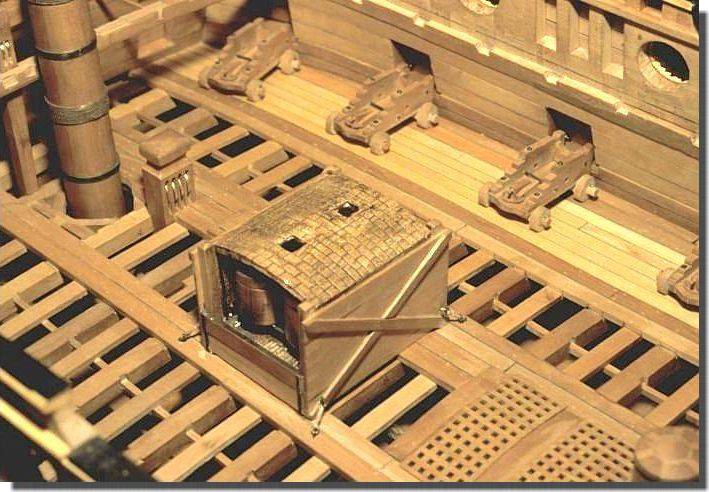

Deuxième pont tout à l'avant.
Au premier plan, à droite, le petit cabestan puis la classique cuisine, plus loin le sep de drisse de misaine
le mat de misaine et enfin le bitton de petit hunier.
Les affûts ne sont pas encore équipés de leurs canons, au dessus, la serre bauquière du troisième pont
et un des sabords de la troisième batterie de forme ovale.

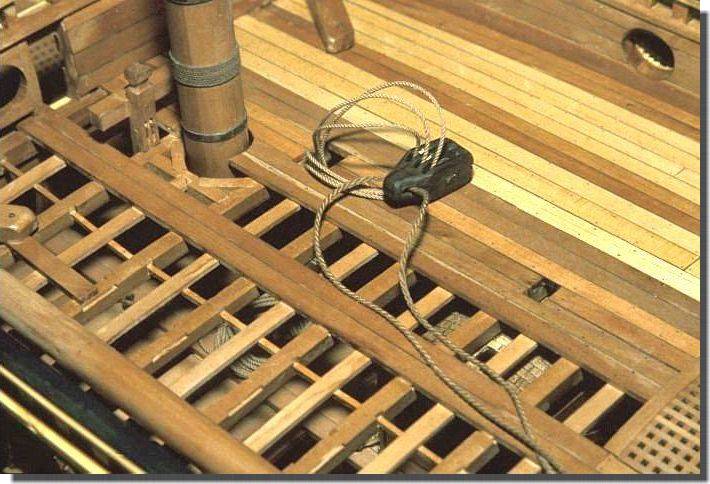

Le même endroit après la construction du troisième pont.
La poulie de drisse de misaine a été mise provisoirement en place,
Notez la position décalée vers tribord de l'appareil de drisse impliquée par le passage du grand étai.

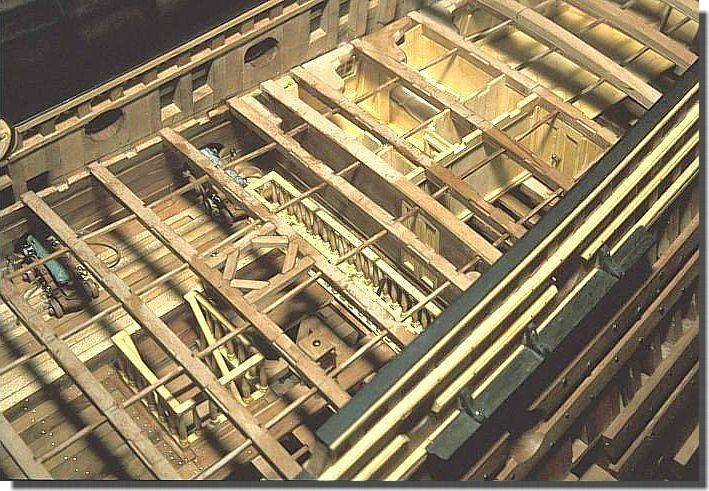

Les aménagements de l'arrière du deuxième pont.
Dans l'ordre en partant de la gauche : Echelle de l'état major, le passage du mât d'artimon encadré par
les habitacles des compas, le passage de la manuelle reliée à la barre du gouvernail,
la chambre du capitaine commandant et enfin la salle du conseil.
Notez à l'extérieur les chevilles à tête d'orange sur les préceintes.

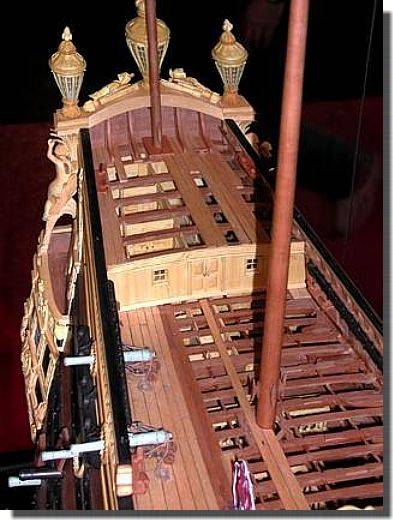

Le gaillard d'arrière porte une demi-dunette qui abrite les chambres des officiers.
A l'extérieur, on peut voir le retour de la galerie de poupe qui correspond au niveau du troisième pont.
On voit bien ici que la partie supérieure des bouteilles est constituée d'un placage,
la bouteille en elle même se termine sur la galerie.
